一、引言

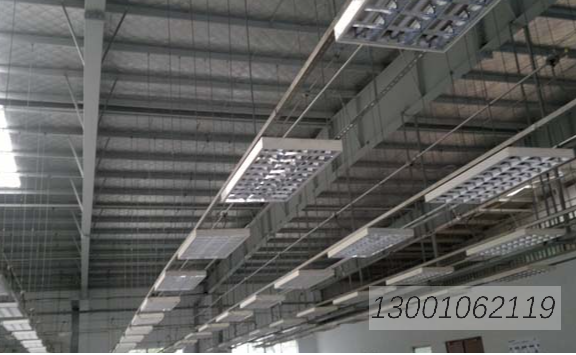

在工业制造、能源和大型基础设施领域，甲类厂房内强电系统的布置及其与建筑防火分隔的关系，关系到生产安全、人员生命财产保障与企业社会责任的履行。强电桥架作为电力与控制电缆的主要敷设构件，其穿越防火墙的工程设计与施工，既要满足供电可靠性和维护便捷性的要求，又必须遵循严格的防火分隔、防火封堵与电磁兼容等规范。本文围绕甲类厂房强电桥架穿越防火墙的技术要点、规范依据、设计与施工措施、风险评价及管理制度等方面进行全面论述，旨在为工程设计与现场实施提供系统性参考。

二、规范与法律依据

在处理桥架穿越防火墙问题时，应首先明确适用规范与法规。这些规范通常包括但不限于：

与行业消防技术标准（例如《建筑设计防火规范》GB 50016、《工业建筑防火设计规范》以及各类地方变体和解释性文件）。

电气工程设计与安装相关标准（如《低压配电设计规范》、电气装置安装工程标准等）。

防火封堵材料与施工质量标准，以及防火涂料、防火套管等产品的检测与认证文件。

安全生产法律法规与行业管理要求。

在实际设计中，应依据厂房的防火等级、耐火等级、防火分区功能以及电气设备的重要性分级，确定桥架穿越处的防火处理措施与等级要求。对于甲类厂房，由于风险性高、人员与财产密度大，多数情况下防火墙的完整性要求更高，穿越处理需采用能够在既定极端工况下（如高温、直接火焰、烟气侵蚀等）维持一定时间（例如1小时、2小时甚至更高）的防火系统。

三、技术原则与总体思路

强电桥架穿越防火墙的总体技术原则应围绕“保持防火分隔功能、确保电力供应安全与便于检维修”三方面协调平衡。具体思路包括：

最小化穿越点数量与规模：通过合理布线规划、集中穿越处理、设立电缆过墙管廊等方式，减少对防火墙的穿透次数与开孔面积，从源头降低风险。

优先采用被动防火措施：优先选用经认证的防火套管、阻火模块、膨胀型防火材料与封堵系统，确保在火灾时能阻隔火焰和烟气的蔓延，延缓温度传递。

分类处理不同电缆与桥架：对照电缆的重要性、耐火性能与电磁干扰要求，采用不同的穿越保护措施。例如动力电缆与控制/信号电缆应分开敷设或采取不同防火等级的封堵，以免火灾中引发连锁失效或误动作。

保留检修与扩容通道：在满足防火要求的前提下，预留便于检修、替换或未来扩容的可维护通道，如采用可复位的防火模块或可更换式封堵组件，降低后期运维成本与风险。

四、具体设计与构造措施

穿越方式的选择

采用专用防火套管：在墙体中预埋金属或非金属防火套管，套管与墙体之间采用耐火密封材料处理，套管内布设桥架或电缆，以保证完整性与可更换性。

设置防火桥架穿墙段：在墙体两侧设置连续桥架端头，桥架在穿越处采用阻燃护套或嵌入式防火填料，桥架与墙体的结合部位需满足防火密封要求。

专用管廊/通道：对于线缆密度大或重要性高的系统，建议采用独立的电缆竖井或管廊穿越防火墙，并对管廊设置独立的防火门与隔断。

防火封堵材料与构造

膨胀型防火材料：在高温时能膨胀并填塞缝隙，广泛用于多缆穿越处，适用于不便频繁维护的固定穿越点。

阻燃隔板或阻火模块：模块化构件便于现场安装与更换，能在火灾时形成可靠的密封层，适用于需留检修空间的穿越点。

水泥基防火材料与石膏板复合系统：用于承载力与耐火时间要求较高的结构中，通常与套管或金属框架配合使用。

密封与抗烟处理

防烟密封同样关键。选择低膨胀、高耐温的防烟密封条或材料，确保穿越处在火灾初期不会成为烟气蔓延通道。

对于存在差压环境或引入机械通风系统的墙体穿越，应考虑设置防火阀或密闭装置，防止烟气通过通风差压快速蔓延。

电磁兼容与接地处理

桥架作为电缆保护与接地的一部分，穿越防火墙处需确保其与建筑接地系统、电气屏蔽的连续性。采用金属套管或导电填充材料时，要保证良好的电气连续性与接地连接。

同时注意桥架中的不同类型电缆敷设距离与屏蔽措施，防止在穿越处引发电磁干扰，影响控制与保护系统的可靠性。

五、施工质量控制要点

施工前的准备与交底

进行穿越开孔定位、套管尺寸、周边结构加固等的详细施工图交底，确保所有参与方（结构、消防、电气）理解接口要求。

对防火材料与组件的出厂合格证、性能检测报告进行审核，确保所用产品达到设计与规范要求。

开孔与套管安装

开孔时应确保墙体结构完整性不受不当破坏，必要时进行加固处理。

套管应安装牢固，确保定位准确并与墙体水平、垂直顺直。套管顶端应留有足够长度以便后期填充与防护处理。

防火封堵施工

严格按照防火材料的施工工艺进行配比、搅拌、填充与固化时间控制。对膨胀型材料，注意其初期体积与固化特性，避免施工后收缩导致缝隙形成。

对采用模块化阻火组件的，保证模块之间的密合与与墙体的贴合，必要时采用机械固定与粘结材料双重措施。

接地与屏蔽的现场处理

在穿越处进行桥架与接地线的可靠连接，使用螺栓、搭接板或焊接方式确保电气连续性，并对连接点进行防腐、防松处理。

对于屏蔽电缆，注意屏蔽层的处理方式与接地回路，避免形成地环路或影响屏蔽效果。

现场验收与性能测试

实施逐项验收：尺寸与位置、封堵材料厚度与完整性、接地电阻测量、防火门与防火阀的配套功能等。

必要时进行模拟热试验或依据材料性能报告进行耐火完整性校核。对关键穿越点，建议进行第三方检测与验收记录存档。

六、风险评估与应急预案

风险识别

火灾时穿越处的完整性丧失导致火焰、烟气蔓延；电缆损毁引起供电中断或短路；穿越处造成的热传导导致邻近结构或设备受损。

维护不当或后期改造导致封堵失效或开孔扩大，从而破坏原有防火体系。

应急与备份措施

对于重要供电回路，设计双回路、冗余供电或自动切换装置，减少单点穿越故障导致的生产中断风险。

制定穿越点事故处置流程与快速封堵方案，储备关键封堵材料与模块，保证事故发生后能迅速恢复防火分隔功能。

定期检查与演练，对穿越处防火封堵的完整性进行巡检、记录与必要的维护更换。
