气体灭火系统一般由瓶组、选择阀、喷头、单向阀、集流管、连接管、安全泄压装置、减压装置、驱动装置、检漏装置、信号反馈装置、低泄高封阀、管路管件等部件组成，不同的气体灭火系统结构形式和组成部件数量也不完全相同。

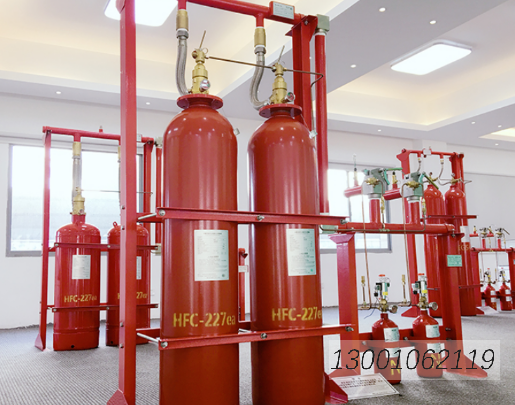

一、瓶组

一般由存储容器、容器阀、安全泄压装置、虹吸管、取样口、检漏装置和充装介质等组成，用于灭火存灭火剂和控制灭火剂的释放。

二、容器阀

又称瓶头阀，安装在容器上，具有封存、释放、充装、超压泄放（部分结构）等功能。

三、选择阀

选择阀用于组合分配系统，控制灭火剂经管网释放至预定防护区后保护对象。

四、单向阀

灭火剂流通管路单向阀安装于连接管与集流管之间，防止灭火剂从集流管想灭火剂瓶组返流。驱动气体控制管路单向阀装于启动管路上，用于控制气体流动方向，启动特定的阀门。

五、安全泄压装置

安全阀，可根据系统工作压力自动启闭，一般安装在封闭系统的设备或管道上，保护系统安全。当设备或管道内的压力超过泄压阀的设定压力时，泄压会自动打开，保证设备和管道内的介质压力低于设定压力，保护设备和管道，避免发生事故。在气体灭火系统中，安装在灭火剂瓶头阀上、驱动气体瓶头阀上和集流管上。

六、低泄高封阀

低泄高封阀安装在启动气体管路上，为了防止驱动气体泄漏积累引起系统的误动作而在管路中设置的阀门。低泄高封阀正常情况下处于开启状态，只有进口压力达到设定压力时才关闭，其主要作用是排除由于气源而积聚在启动管路上的气体。

七、信号反馈装置

信号反馈装置是安装在灭火剂释放管路或选择阀上，将灭火剂释放的压力或流量信号转换为电信号，并反馈到控制中心的装置。常见的把压力信号转为电信号的信号反馈装置，称为压力开关。
