技术参数

LD6920-DX 短信通讯卡工作电压: 24VDC，正常工作电流<200mA。

三.结构特征及配置说明安装与调试3.1总体结构外形尺寸图如图: (单位 mm

24V+、GND 为电源线接口。

CH、CL 为 CAN 总线接口。

R+、R- 为 CAN 总线终端电阻，短接 R+、R-为接入终端匹配电阻。

TX1、RX1、G 为串口调试连接线接口，G 为电源地线。

3LED指示说明:

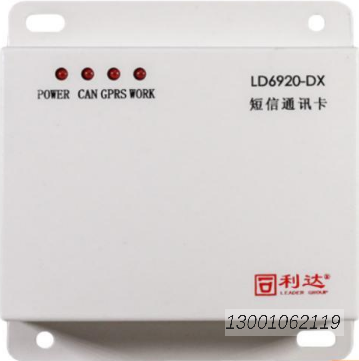

LD6920-DX 短信通讯卡面板上有 4 位 LED 指示灯，分别为 POWER 电源指示，CAN 工作指示,WORK 为 4G 模组工作指示，NET 网络指示。

正常上电之后，电源指示灯会点亮，WORK 工作指示灯点亮，插入 SIM 卡后网络正常并注册到网络一NET 指示灯会一直闪烁(灯慢闪烁: 灯亮 1.8 秒，熄灭 0.2 秒)。CAN 工作指示灯会持续点亮10 秒左右，之后 CAN 在正确接收到控制器数据的情况下，CAN 工作指示灯会点亮闪烁; 在 60 秒之内，如果 CAN 传输出现问题，CAN 工作指示灯会熄灭以指示 CAN 线路故障。
